[TR] 8051 Entegresi İle Assembly Programlamaya Giriş
Herkese Merhabalar,
Bu yazdımda ilk mikroişlemcilerden biri olan 8051 mikrokontrolcüsü üzerinden assembly dili ve mikroişlemci nedir nasıl çalışır bu konulara giriş yapmak istiyorum. Başlamadan önce benim de kullanacağım 8051 entegresi simülasyon programını önermek istiyorum. Programın ismi EdSim51. İlkönce mikroişlemcilerle alakalı temel bir kaç kavramla başlayalım.
ROM(Read Only Memory): Temel olarak, belli bir miktarda bilginin kalıcı olarak yazıldığı bellektir**.** Bilgi saklamak için
EEPROM: ROM’un yeniden yazılabilir halidir.
RAM(Random Access Memory): Bilgi saklamak için elektriğe ihtiyaç duyar. CPU veri işlemek için kullandığı bellek tipi RAM’dir.
Registers: CPU registerları verileri geçici olarak saklamak için kullanılır. 8051 entegresinde bir tane data çeşidi vardır. O da 8 bittir. Eğer 8 bitten büyük datalarla işlem yapılmak istenirse data 8 bitlik parçalara ayrılmalıdır. 8051’de en çok kullanılar registerlar aşağıdaki gibidir.
- A (accumulator) : Lojik ve numeric işlemleri gerçekleştirmede kullanılır
- R0, R1, R2, R3, R4, R5, R6 : Genel amaçlı registerlar
- DTPR (data pointer) : low ve high olmak üzere 2 bytedan oluşur bu sayede 16 bitlik veri saklanır.
- PC (program counter) : Programın Kod hafızasındaki kaçıncı işlemde olduğunu tutar
- PSW (Program Status Word) : Aşağıda tekrar değineceğim
- Stack Pointer Register: Yine 8 bitlik stackin en üzerindeki adresi gösteren registerdır.
1.8051 Entegresi Bazı Assembly Komutları ve Örnekleri
MOV Komutu:
Bir registera veri yüklemek için kullanılır. Kullanımı şöyledir:
MOV data yüklenecek register, yüklenecek data
MOV A,#51H
A registerına 51 hexadecimal sayısı yükleniştir.
# Bir sayı olduğunu görtermek için kullanılmıştır.
51 yüklenecek hexadecimal sayımız. Değeri 5x16+1=81
H sayının hexadecimal olduğunu göstermek için kullanılır. Binary için B, Decimal için D kullanılır.
Eğer hexadecimal sayısı harfle baslıyorsa başına 0 koyulur.

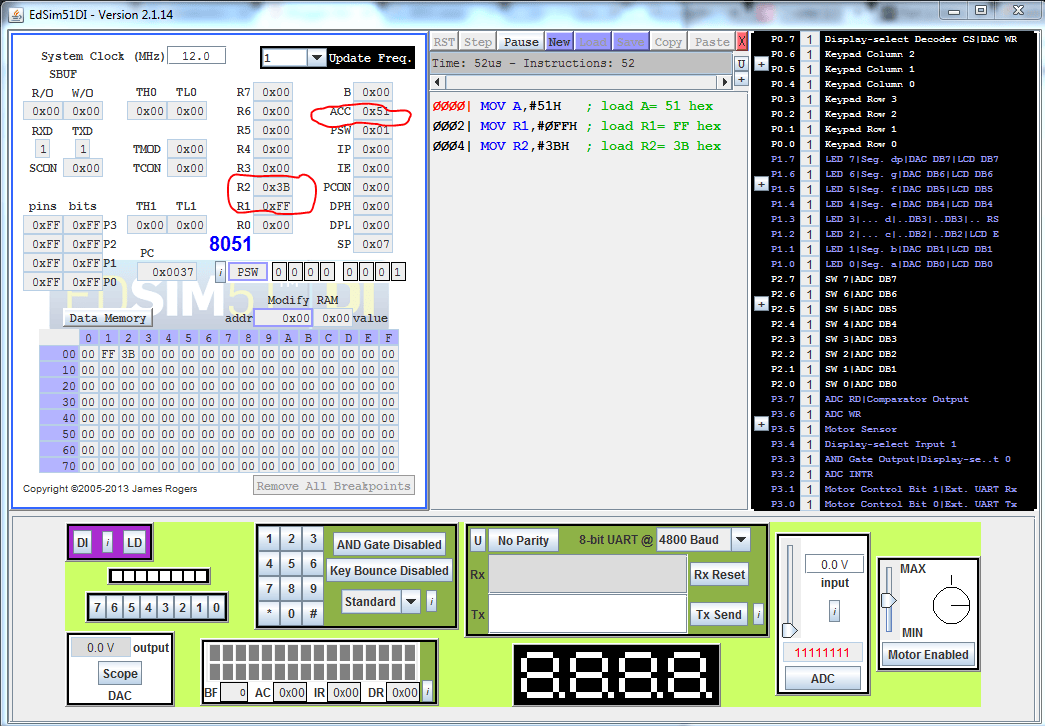

Aşağıdaki kod grubunu çalıştırdığımızda simülasyon programımızın son görüntüsü aşağıdaki gibi olacaktır.
MOV A,#51H
MOV R1,#0FFH
MOV R2,#3BH
Görüldüğü gibi R1 R2 ve Accummulatora veriler yüklenmiştir.
ORG ve END Komutları
Org CPU’ya kaçıncı code memory satırıncan başlamısı gerektiğini söyleyen komuttur. Aşağıdaki gibi kullanılır.
ORG 0H
MOV R1,#31H
MOV R2, 20H
MOV R3,R2
MOV R4,R3
HERE: SJMP HERE
END
ADD Komutu
Toplama komutudur kullanımı şöyledir.
ADD Toplamın saklanacağı yer, eklenecek bilgi
ADD A,R1
A=A+R1 olur.
ADD R1, A olamaz. Toplamın saklanacağı yer hep Accumlator registeri olmalıdır.
ADD A, @R2 : R2 registerinin sakladığı adresteki ramde tutulan değer A'ya eklenir
ADD A, 05 : 05 adresindeki ramde tutulan değer A'ya eklenir.
ADD A, #05 : 05 sayısı A'ya eklenir.
Bazı toplamalarda sonuç 255den büyük çıkabilir. Bu durumda bir eldemiz olmuş olur. Peki 8051 bu durumla nasıl başa çıkıyor. PSW registerını kullanarak tabi ki:
PSW Registerı
8 bitlik bir registerdır. Her biri ayrı bir durumu tutar.
CY (PSW.7): Carry Flag yani eldeyi tutan bit budur. CLR C komutu ile temizlenebilir.
AC (PSW.6); Auxiliary Carry Flag D3 bitinden D4 bitine elde olduğunda 1 olan bittir.
F0 (PSW.5 ve PSW.1); Kullanıcının kendi tanımlayacağı şeyler için ayrılmıştır.
RS1 and RS0 (PSW.4 ve PSW.3): Register Bank değiştirmak için kullanılır.
OV (PSW.2): Over flow flag’tir.
P (PSW.0): Parity Flagtır. Accumulatordaki sayı tek ise 1, çift ise 0dır.
SUBB komutu
Çıkarma işlemi komutudur.
SUBB A,B
A=A-B
MUL komutu
Çarpım komutudur.
MUL AB şeklinde kullanılır arada virgül yoktur. Sadece A ve B registerları kullanılabilir.
A=A.B
DIV komutu
Bölme komutudur.
DIV AB şekilde kullnılır arada virgül yoktur. Sadece A ve B registerları kullanılabilir.
A=A/B
Loop ve Jump komutu

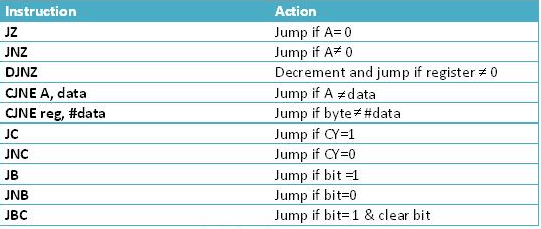

Loop oluşturmak için kullanılan komutlar yukarıdaki gibidir. Hepsi farklı bir koşulu kullanmak içindir. Aşağıdaki örnek kod ise kullanımlarına örnektir.
ORG 0H
MOV A, #0 ; clear A
MOV R1, #10 ; load counter R1 =10
AGAIN: ADD A, # 05 ; add five to register A
DJNZ R1, AGAIN ; repeat until R1=0 (10 times)
MOV R3, A ; save A in R3
END
SJMP: Program counterdan en fazla yarım byte uzaklıklarda bulunan bir yere atlamak için kullanılır.
LJMP: Program counterdan yarım bytedan fazla uzaklıklarda bulunan bir yere atlamak için kullanılır.
LCALL: Fonksiyon tanımlayıp çağırmak benzeri bir kullanımı vardır. Aşağıdaki örneği inceleyebilirsiniz.
ORG 0H
BACK : MOV A, #55H ; load A= 55 hex value
MOV P1, A ; issue value of register A to port1
LCALL DELAY ; to call DELAY function created below
MOV A, #0AAH ;load AAH hex value to A
MOV P1,A ;issue value of register A to port 1
LCALL DELAY ; to call DELAY function as created below
SJMP BACK ; keep doing this
; ________ this is the delay subroutine
DELAY:
MOV R5, #0FFH ; R5= 255 hex, the counter
AGAIN: DJNZ R5, AGAIN ; stay here until R5 becomes zero
RET ; return to caller
END
MOVX komutu
MOVX komutu harici RAM’den veri alış verişi yapmak için kullanılır.
MOV R0, #50H
MOVX A, @R0
Bu iki satır kod ile harici RAM’deki 50H adresli yerdeki veri Accumulator registerına yüklenir.
MOV DTPR, #5000H
MOVX A, @DTPR
DTPR registerı 16 bitliktir. Eğer 8 bitten büyük adresteki bir veriye ulaşılmak istenirse DTPR registerı kullanılabilir.
POP ve PUSH komutu
Stack işlemleri için kullanılır. Stack ilk giren datanın en son çıktığı veri yapısı çeşididir.
MOV R6,#25H;
MOV R1,#12H;
MOV R4,#OF3H;
PUSH 06H;
PUSH 01H;
POP 04H;
Bu kod şöyle çalışacaktır. 25H sayısı (R6) stack’e eklenir. 12H sayısı stack’e eklenir. 12H sayısı stackten çıkarılır.
XCH komutu
XCH A, R2 şeklinde kullanılır. A ve R2nin içeriklerini değiştirir böyle kullanıldığında.
MOVC komutu
Harici RAM ve ROM kullanımı

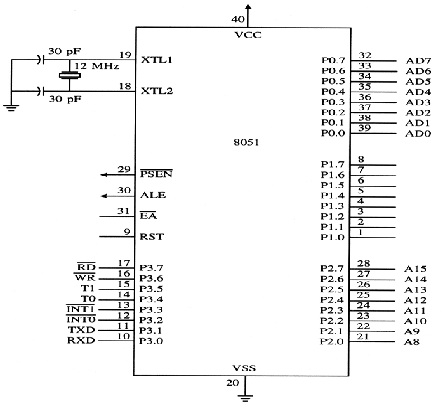

8051 ile harici ram veya romlar çalıştırılabilir. Bunun için öncelikle 8051 üzerindeki bazı pinlerin ne işe yaradığıyla başlayalım.
ALE/PROG pini: Adress Latch Enable. Harici ram erişimi sırasında kullanılır. Mandallama işlevi vardır.
PSEN pini: Program Store Enable. Harici program hafızasından veri okunacağı zaman kullanılır. Ayrıca harici rom veya epromlara OE giriş pini olarak da kullanılır.
EA pini: External Adress. 0 olduğu zaman mikrokontrolcü program kodunu dışarıdan alabilir.
RD pini: Okuma işlemini “enable” yapmak için kullanılır.
WR pini: Yazma işlemini “enable " yapmak için kullanılır.

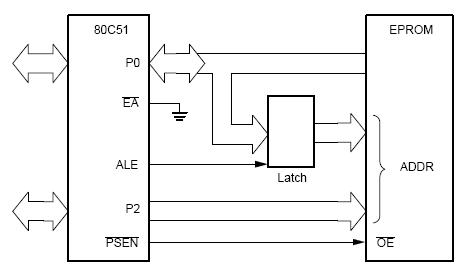

Harici Program Belleği Kullanımı

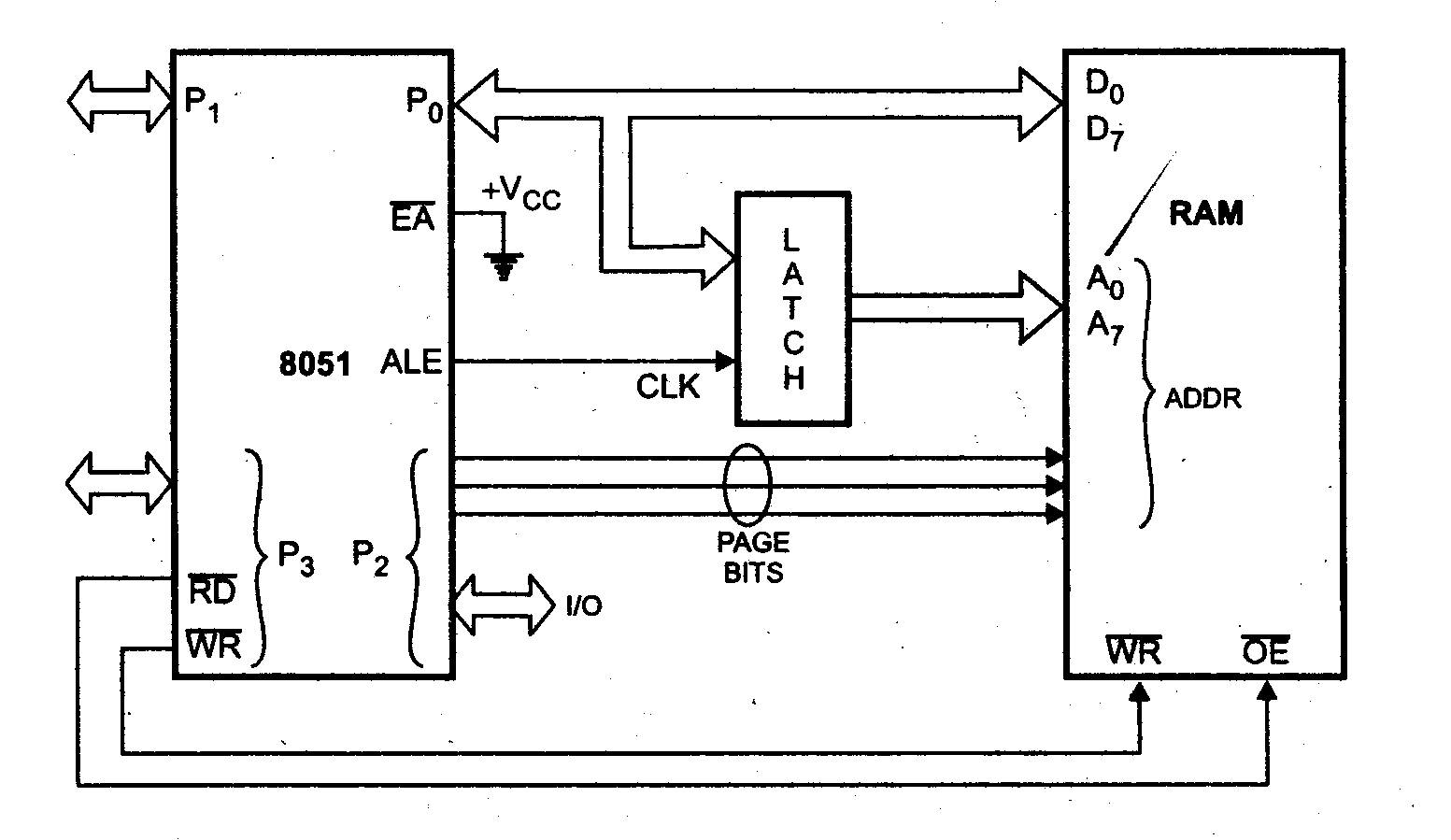

Harici Veri Belleği Kullanımı
Adres Ayrıştırma
Bazı durumlarda adres değerleri için yeterli bit sayısına sahip olunamayabilir. Bu soruları çözmek için adres çözücü devreler kullanılır.
Paralel Uygulamalar
ADC-DAC Kullanımı
Timer Uygulamaları
Uzun Lafın Kısası

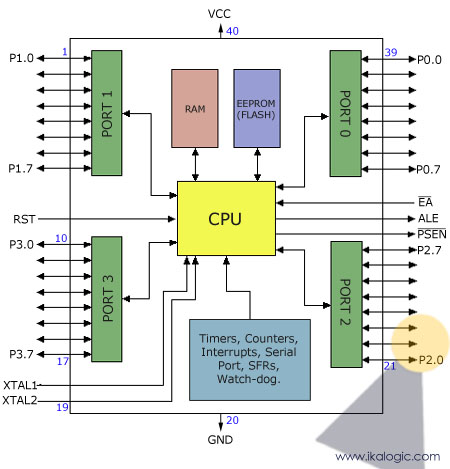

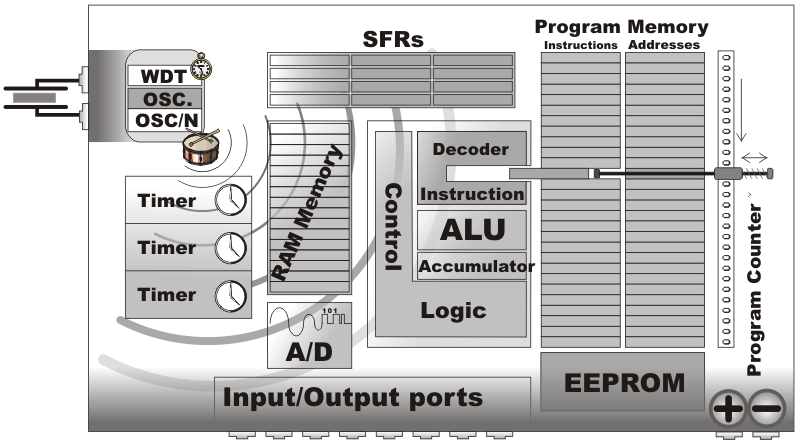

Aşağıdaki 2 görsel işlemci mimarisini çok iyi açıklayan 2 şema peki bize ne anlatıyorlar.
8051 Entegresi Instruction Set
Aşağdaki linkte hepsini kullanım anlatımlarıyla beraber bulabilirsiniz. Aynı zaman da OP-Code’ları da verilmiştir.

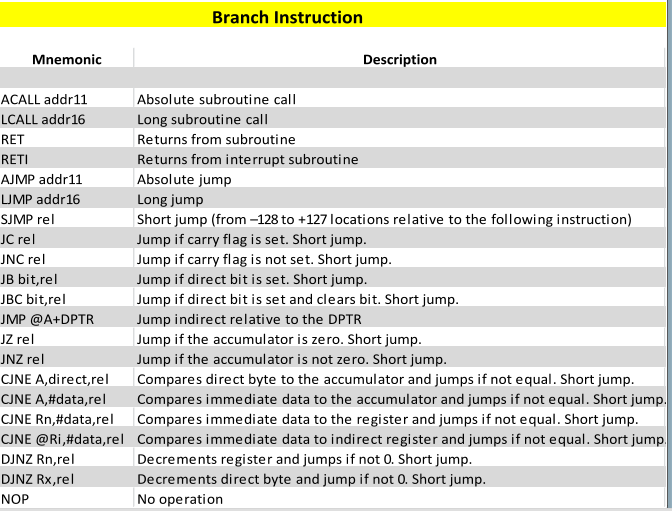

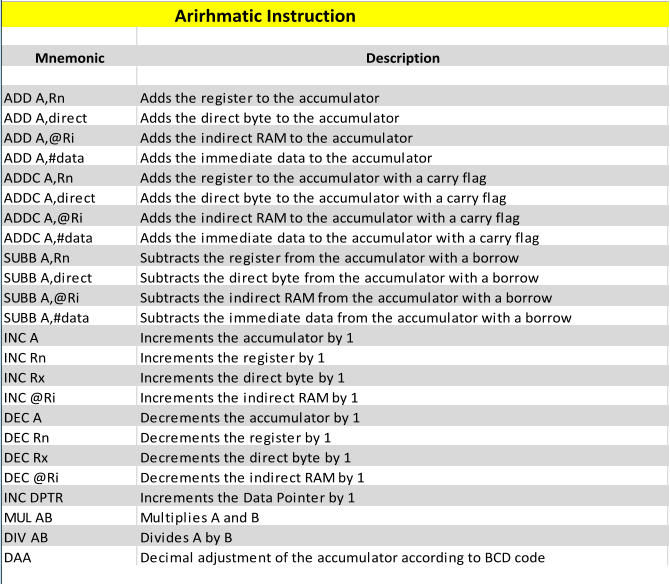

Aşağıdaki 2 resimde ise sık kullanılan komutları açıklamalarıyla bulabilirsiniz.
