Ayarlanabilir Taşınabilir Güç Kaynağı Yapımı

Herkese Merhabalar,

Bugünkü yazımda nasıl basit bir şekilde bir powerbank’i ayarlanabilir güç kaynağına dönüştürebileceğimizden bahsedeceğim. Gerekli olan malzemeler sadece bir adet power bank ve bir adet MT3608 boost converter. Projeye başlamadan önce boost converter nedir ondan bahsetmek istiyorum. Boost converterlar voltaj yükseltmek için kullanılır. Kondansatör ve bobin ve diyot kullanarak bir switch yapısı kurarlar ve bu yapı ile hem voltajı yükseltirler hem de verimleri çok yüksek olur. Benim kulladığım modül MT3608 powerbankin pilinin çalışma voltaji olan 3.6 volt ile beslenebiliyor. 0 28 Volt arası 2 amper çıkış alınabiliyor. Verimi de yüzde 93 civarı. Projemize çok uygun yapıyor bu özellikler de onu. Hem de kısa devre koruması da var. Bu da güvenlik açısından da uygun hale getiriyor.

Yapımına geçersek;

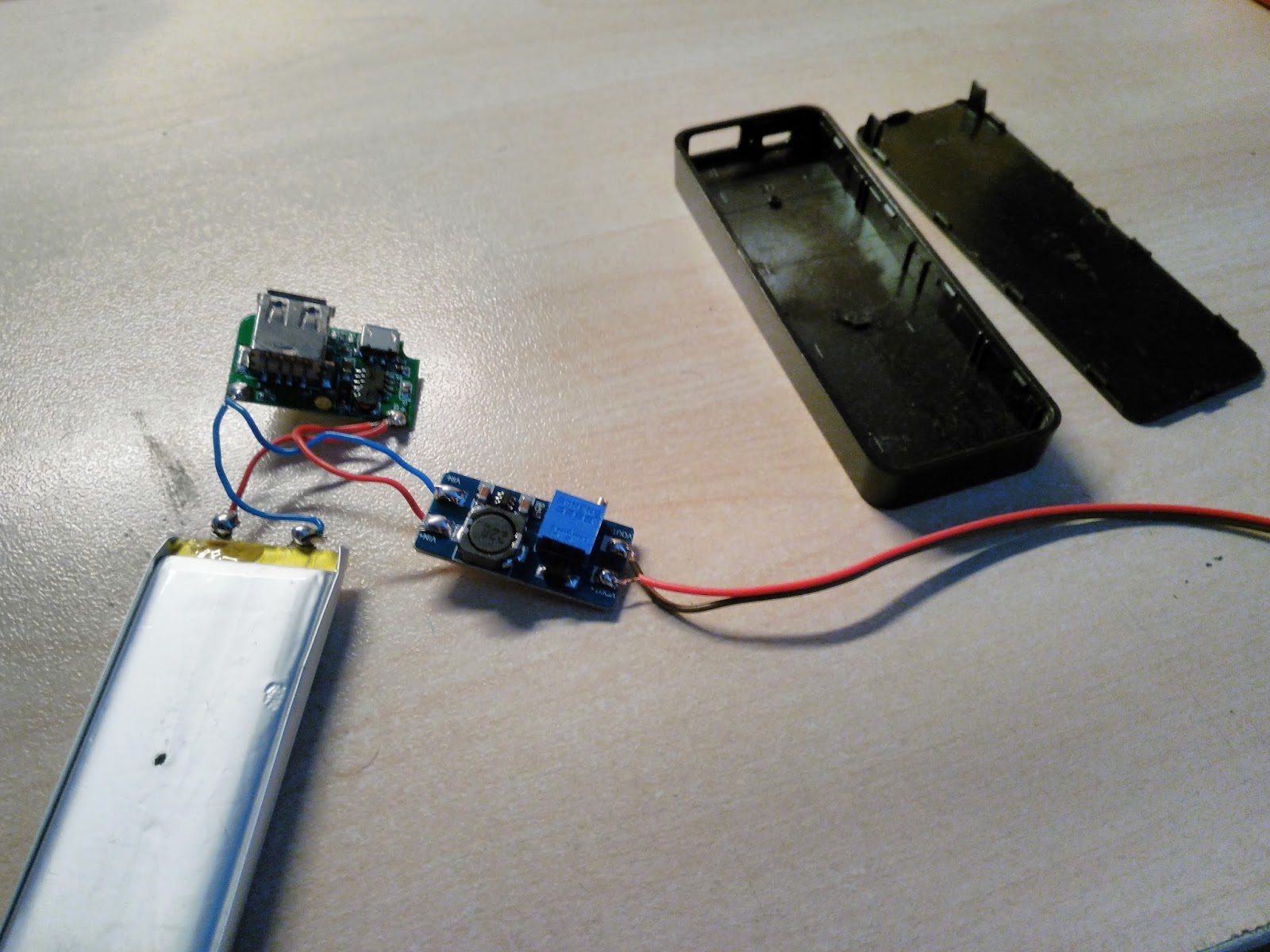

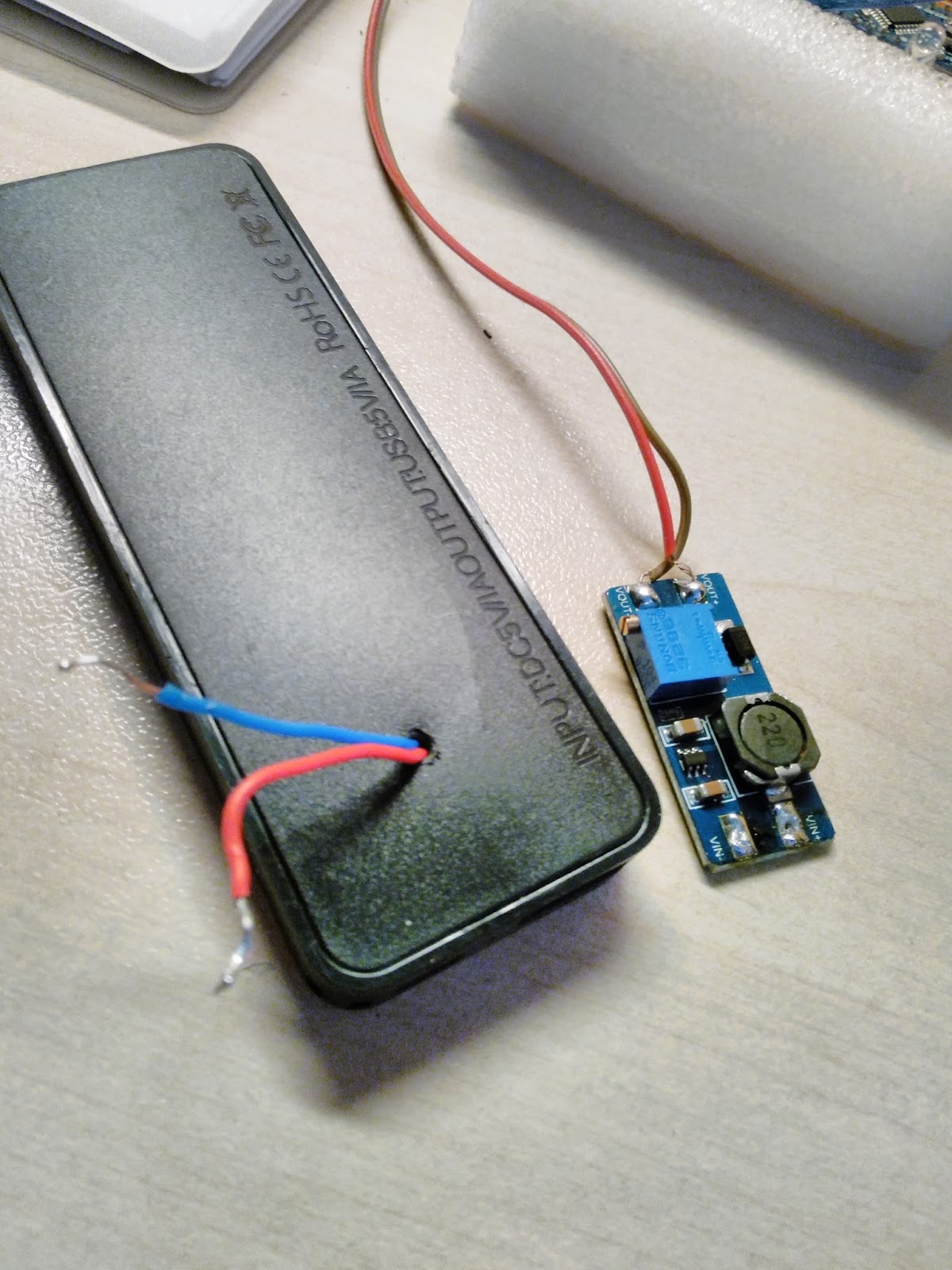

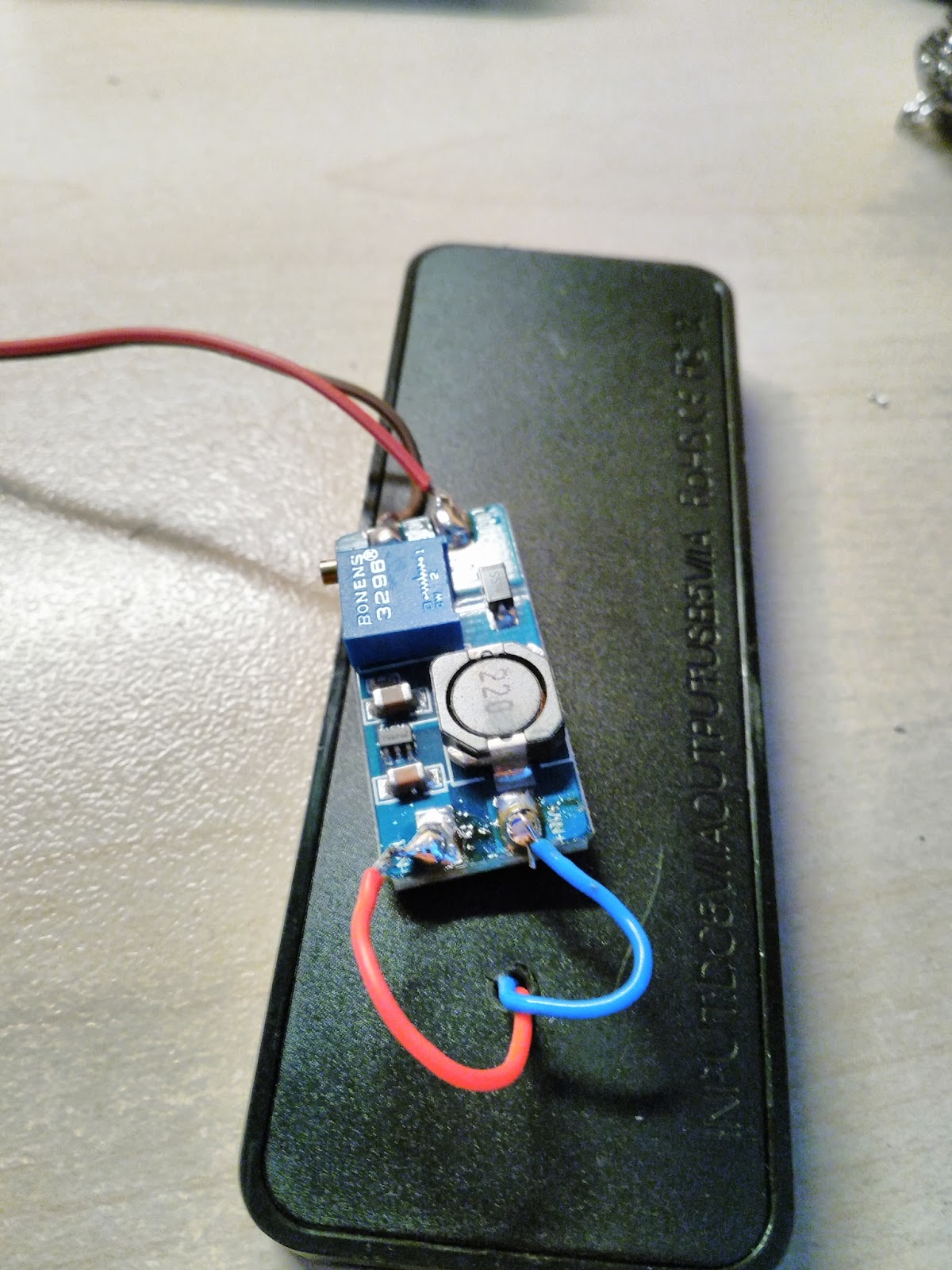

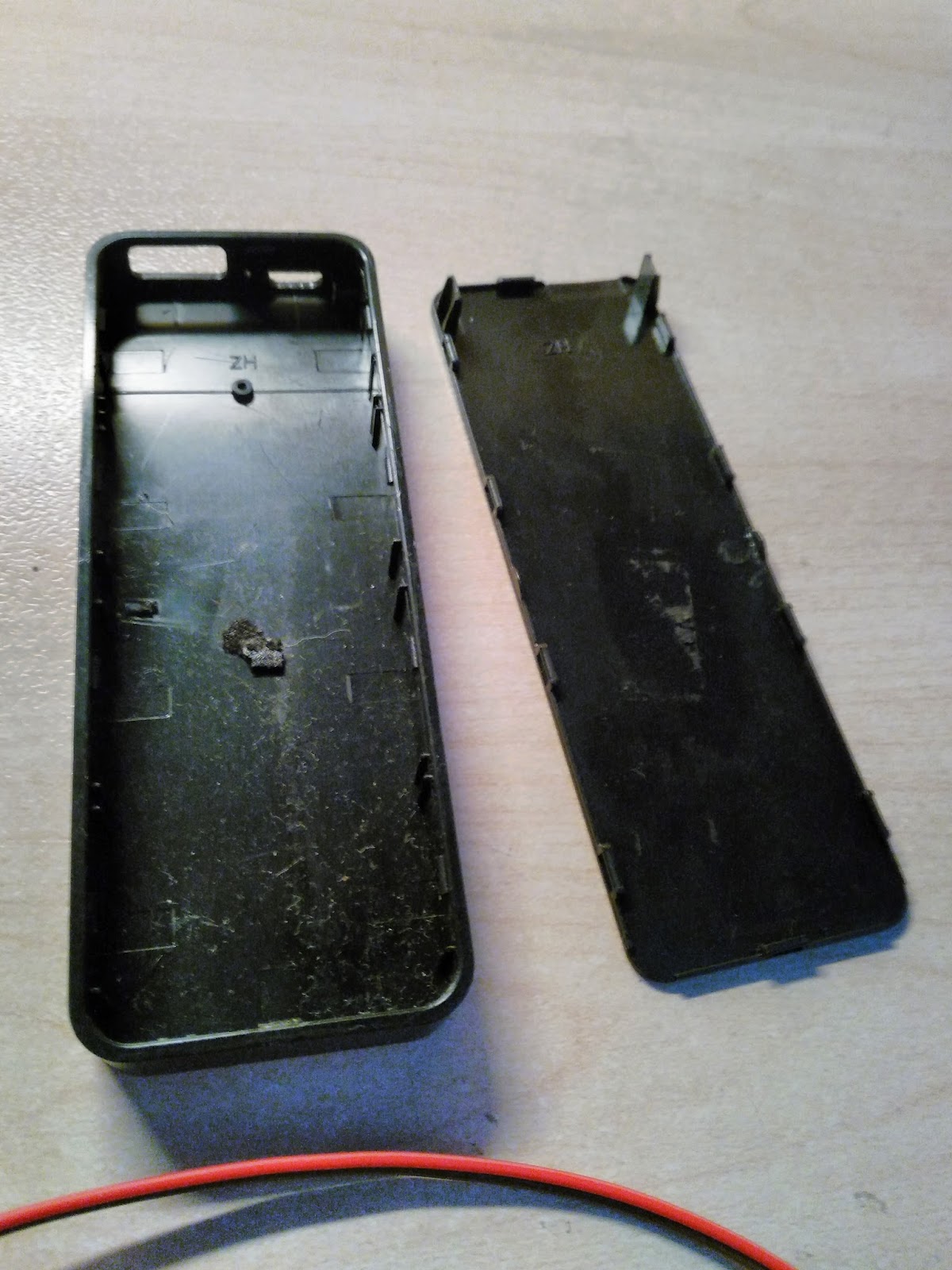

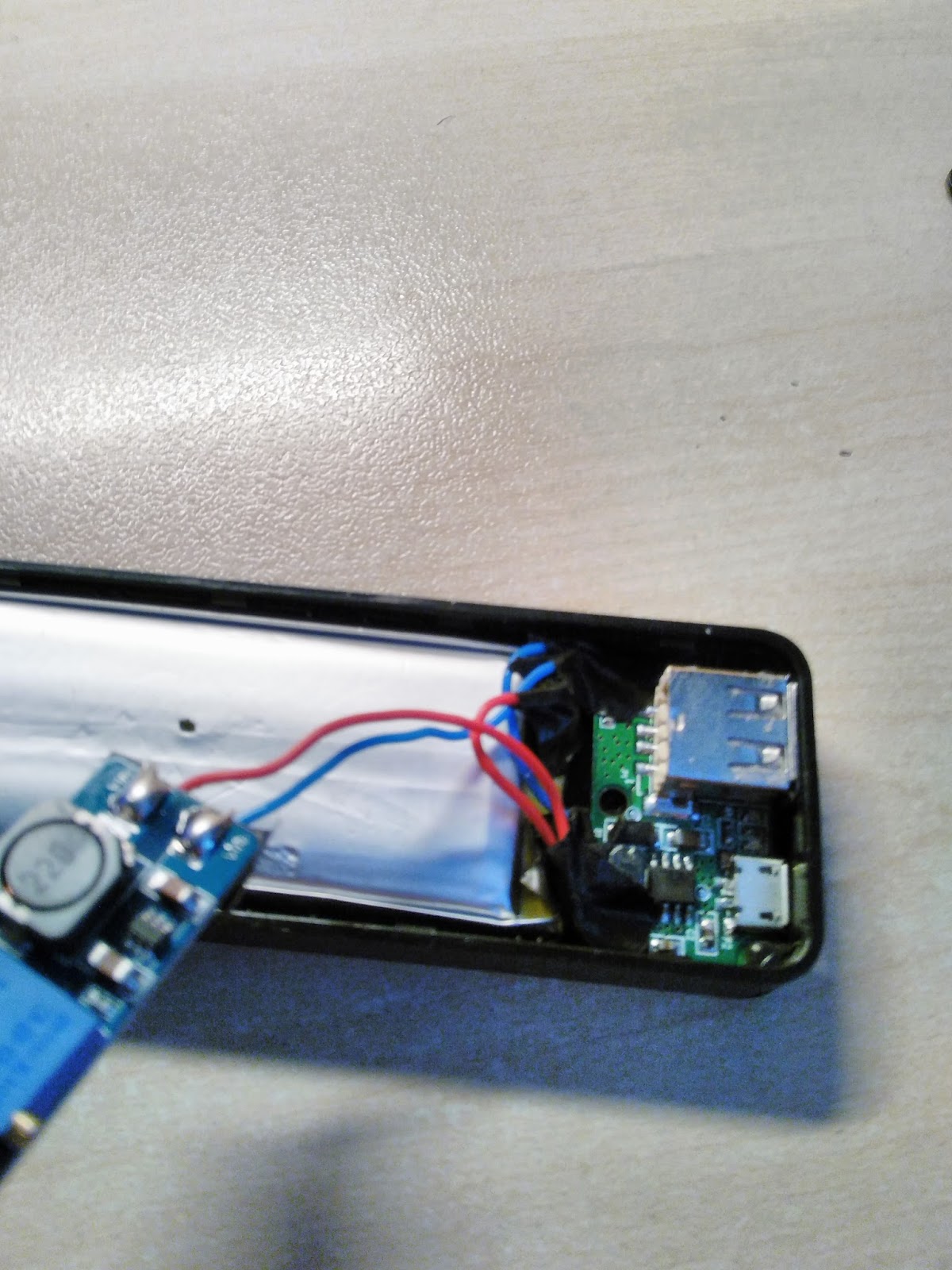

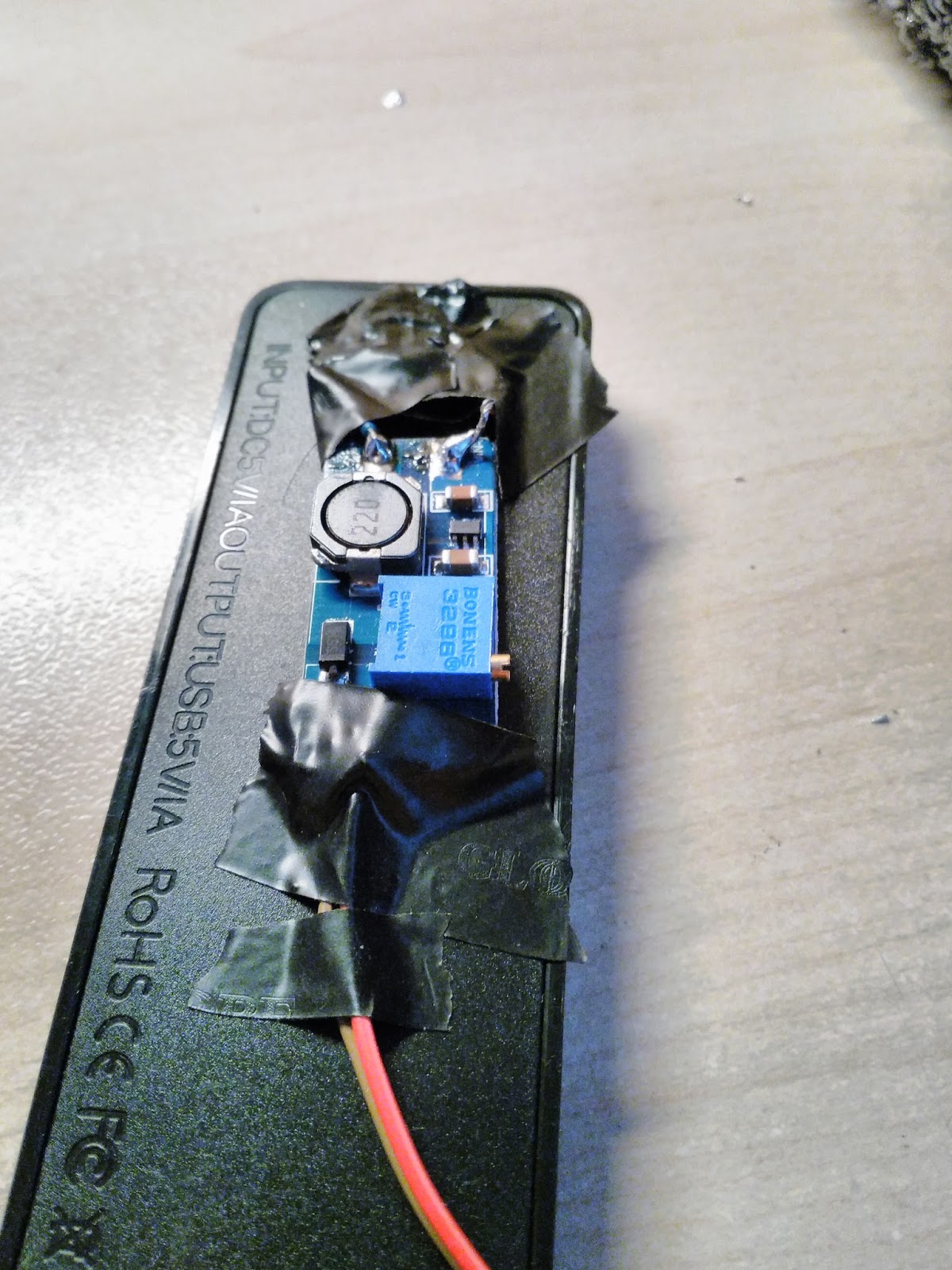

Bir power bankin icin açıyoruz ve pilin uçlarına mt3608in input pinlerini lehimliyoruz. Kabloları çıkarmak için bir delik açabiliriz. Mt3608 modulü kutunun dışında kalıyor onun çıkışına da 2 adet jumper lehimliyoruz. Bu sayede kolayca breadboard üzerinde falan kullanabiliriz. Modülün üzerindeki potansiyometreden çıkış voltajını ayarlıyoruz. Ve sonuç olarak kolayca cebimizde taşıyabileceğimiz bir güç kaynağımız olmuş oldu. Hem de telefonumuzu şarj etmeye de devam edebiliriz.
